Giải pháp AC Lock của BenKon được thiết kế để lắp đặt chuyên nghiệp, không gián đoạn hoạt động và không cần can thiệp sâu vào hệ thống điện hiện hữu. Dưới đây là thông tin chi tiết về từng thành phần và cách lắp đặt.
Nguyên lý vận hành
Hệ thống AC Lock hoạt động theo kiến trúc tập trung, đơn giản nhưng hiệu quả:
Thiết bị tại mỗi máy điều hòa
Mỗi máy điều hòa được lắp 01 Bộ AC Lock gồm:
- Thiết bị AC Lock: Thay thế điều khiển từ xa, nhận và gửi tín hiệu điều khiển
- Power Meter: Giám sát dòng điện, gửi thông tin năng lượng của máy lạnh
Kết nối trung tâm
Tất cả AC Lock và Power Meter nhận/gửi tín hiệu đến 01 Control Hub trung tâm duy nhất (01 Hub/cửa hàng hoặc zone).
Xử lý và quản lý dữ liệu
Control Hub tập hợp và xử lý thông tin tại chỗ (local) hoặc đồng bộ lên Cloud (tùy chọn).
Lưu ý: Kiến trúc này cho phép vận hành độc lập (offline) hoặc kết nối cloud để quản lý từ xa và phân tích chuyên sâu.
1. Thành phần chi tiết của hệ thống
Toàn cảnh hệ thống BenKon AC Lock - Giải pháp quản lý điều hòa thông minh
🔹 Thiết bị AC Lock
Vai trò: Đảm nhận nhiệm vụ của "người truyền tin" trong hệ thống

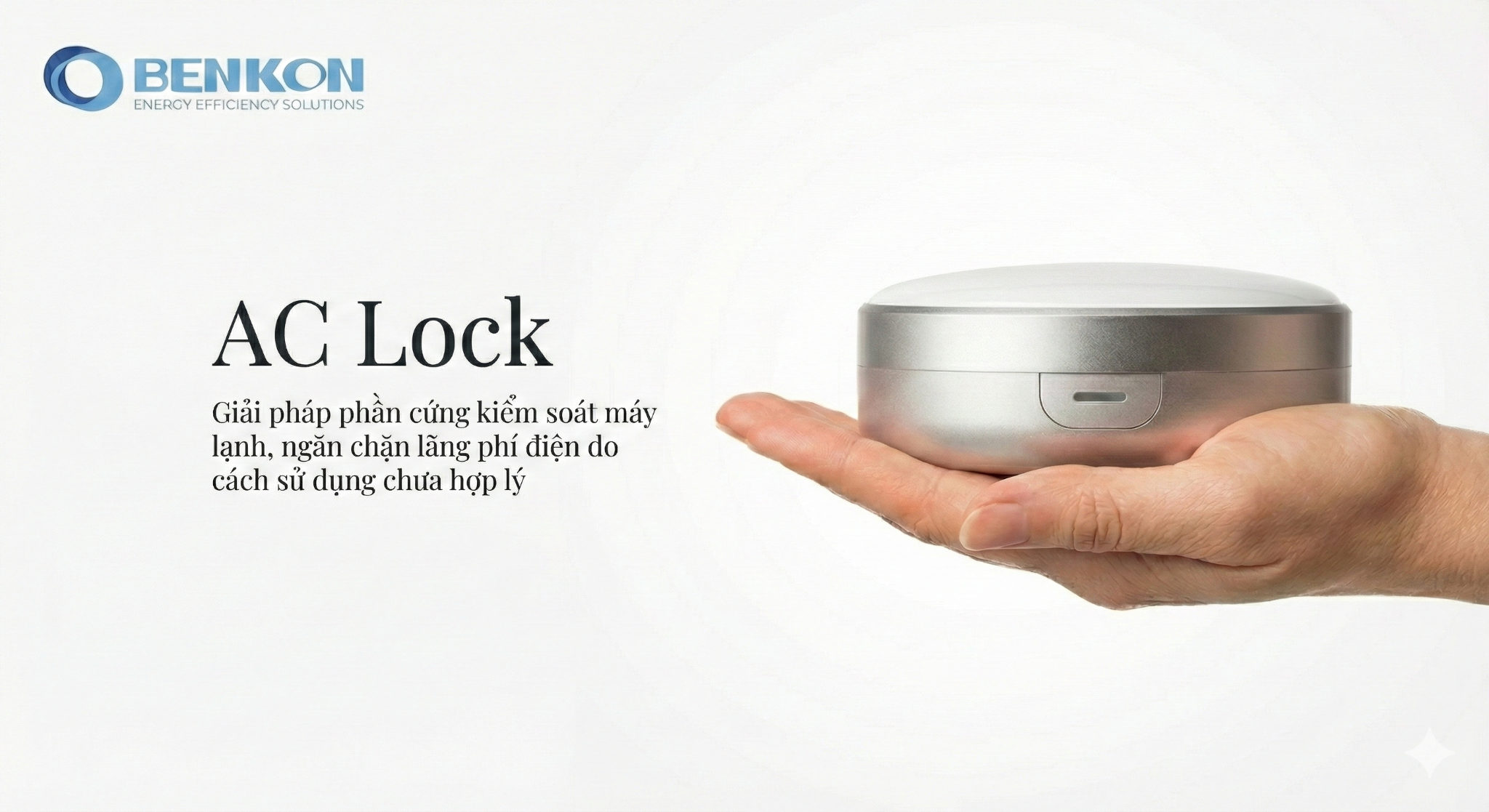

Thiết bị AC Lock
Chi tiết thiết bị
- Thiết kế: Nhỏ gọn, dễ dàng lắp đặt và mang tính thẩm mỹ cao
- Vật liệu: Nhựa chất lượng cao, bền và trọng lượng nhẹ
- Chức năng chính:
- Bắt tín hiệu điều khiển từ xa của máy điều hòa
- Thực thi quy tắc vận hành theo lệnh từ Control Hub
- Thu thập dữ liệu năng lượng thời gian thực
- Lắp đặt: Gắn trực tiếp lên máy điều hòa bằng thanh treo chuyên dụng
🔹 Thanh treo (Mounting Bracket)
Vai trò: Bộ phận quan trọng không thể thiếu, giúp lắp đặt AC Lock dễ dàng, nhanh chóng và chuẩn xác
Thanh treo màu Đen & Trắng
AC Lock lắp cùng Thanh treo
- Vật liệu: Kim loại chắc chắn, thẩm mỹ với 2 màu: Đen và Trắng
- Thiết kế thông minh:
- Có thể tăng giảm chiều dài theo ý muốn
- Nhiều phiên bản độ dài khác nhau để chọn lựa
- Phù hợp với cả điều hòa treo tường và điều hòa treo trần
- Ứng dụng:
- ✅ Lắp AC Lock cho hệ điều hòa treo tường
- ✅ Lắp AC Lock cho hệ điều hòa treo trần (cassette)

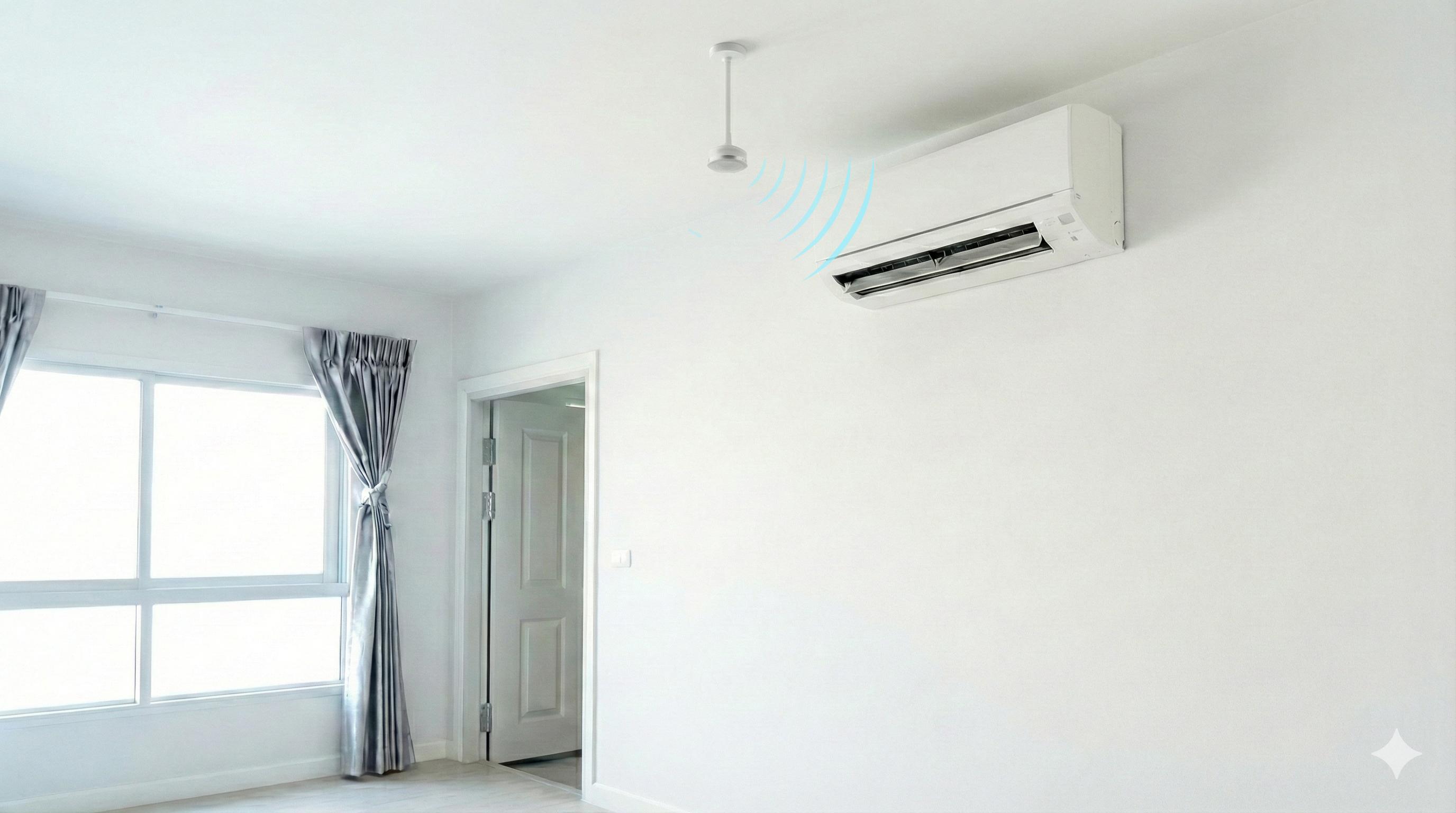

AC Lock lắp cho điều hòa treo tường
AC Lock lắp cho điều hòa treo trần
🔹 Hộp đo điện (Power Meter)
Vai trò: Đảm nhận nhiệm vụ của "người theo dõi" trong hệ thống

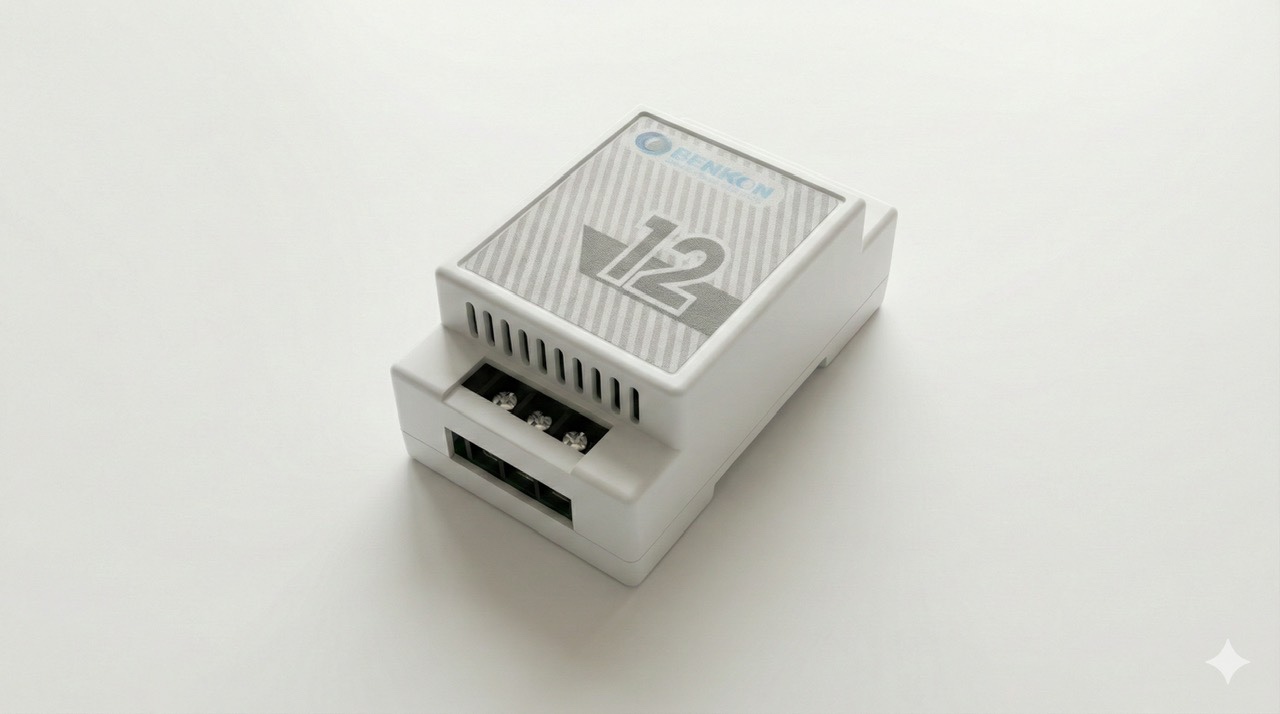

Hộp đo điện năng
- Thiết kế: Nhỏ gọn, dễ lắp đặt
- Vật liệu: Bền và chống cháy, đảm bảo an toàn
- Chức năng: Đo lường và giám sát mức tiêu thụ điện năng của từng máy điều hòa
- Lắp đặt: Bên trong hộp kỹ thuật, gần nguồn điện của máy điều hòa
🔹 Control Hub
Vai trò: Đảm nhận nhiệm vụ "người xử lý và ra quyết định" trung tâm của toàn bộ hệ thống
BenKon Control Hub
- Thiết kế: Nhỏ gọn, dễ lắp đặt
- Số lượng: 01 Hub / 01 cửa hàng hoặc zone
- Chức năng chính:
- Hoạt động như "Não bộ vận hành" tại chỗ
- Lưu trữ và thực thi quy tắc vận hành
- Điều khiển tập trung nhiều máy điều hòa đã tích hợp AC Lock
- Kết nối với BenKon Cloud Platform (tùy chọn)
- Lắp đặt: Bên trong hộp kỹ thuật, kết nối với nguồn điện ổn định
🔹 Hộp kỹ thuật (Technical Enclosure)
Vai trò: Bảo vệ và chứa các thiết bị điện tử quan trọng

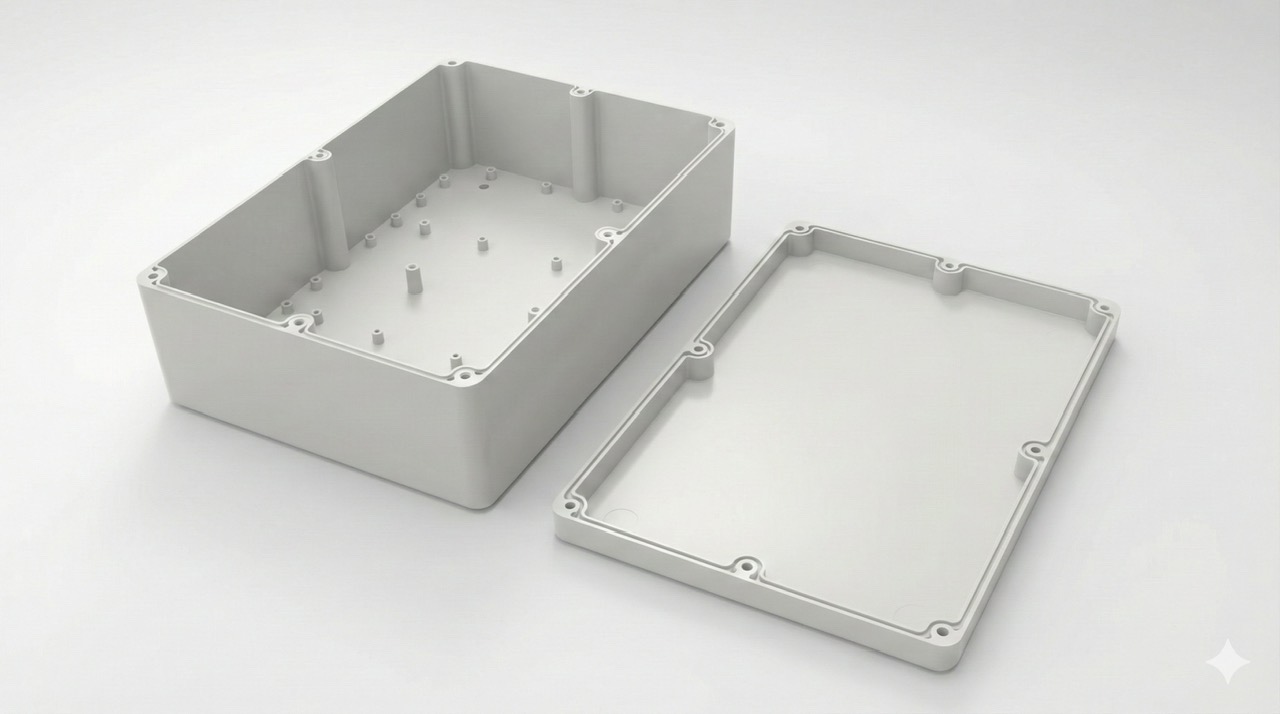

Hộp kỹ thuật chưa lắp thiết bị

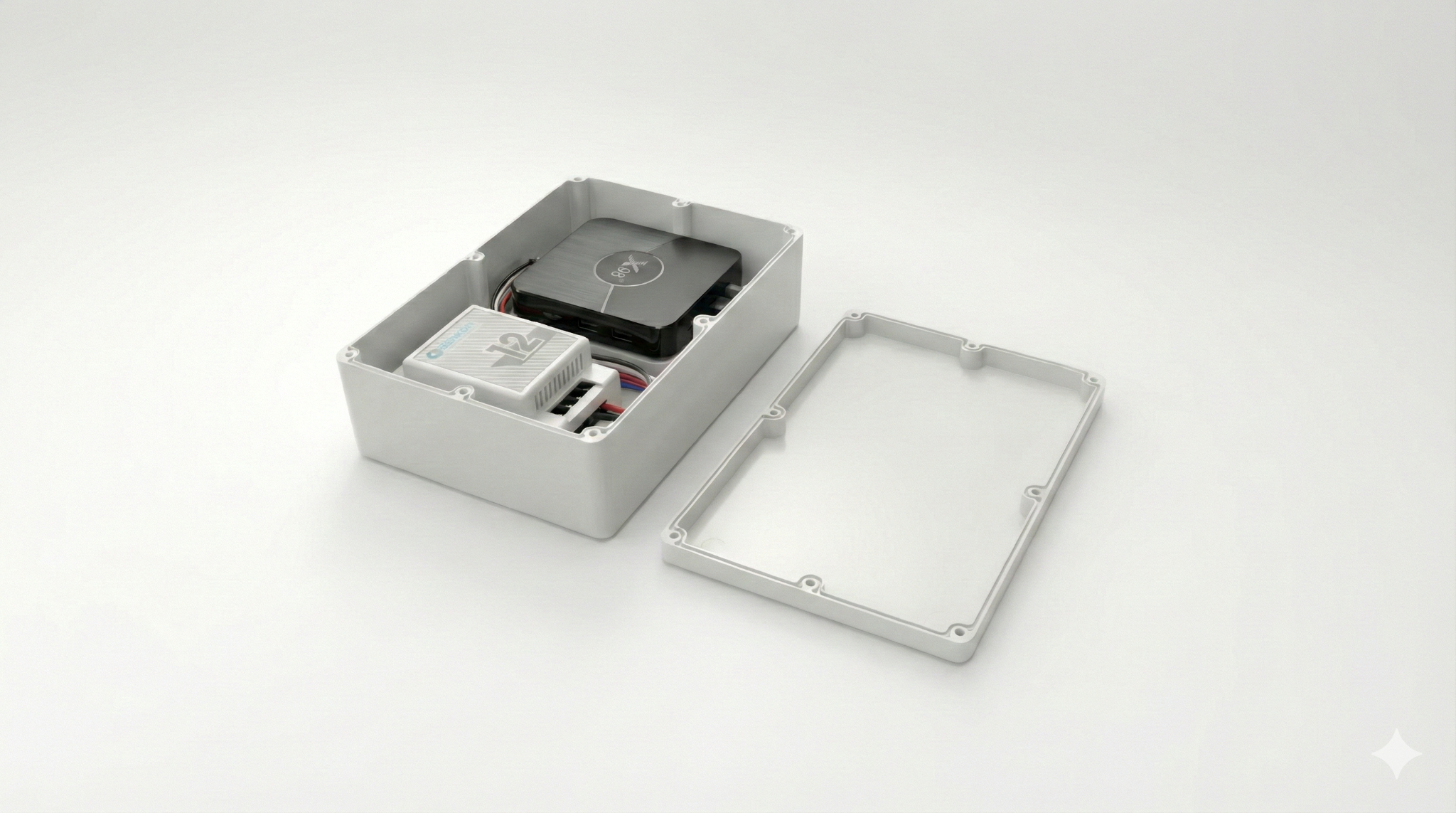

Hộp kỹ thuật đã lắp thiết bị
- Thiết kế đa dụng:
- Nhiều kích thước phù hợp với nhiều không gian và thực tế lắp đặt
- Tích hợp sẵn các lỗ bắt vít tương thích với nhiều chuẩn lắp thiết bị
- Vật liệu: Cứng cáp, chống nước và chống cháy, an toàn cho thiết bị điện tử
- Công dụng: Lắp đặt Hộp đo điện và Control Hub, bảo vệ khỏi tác động môi trường

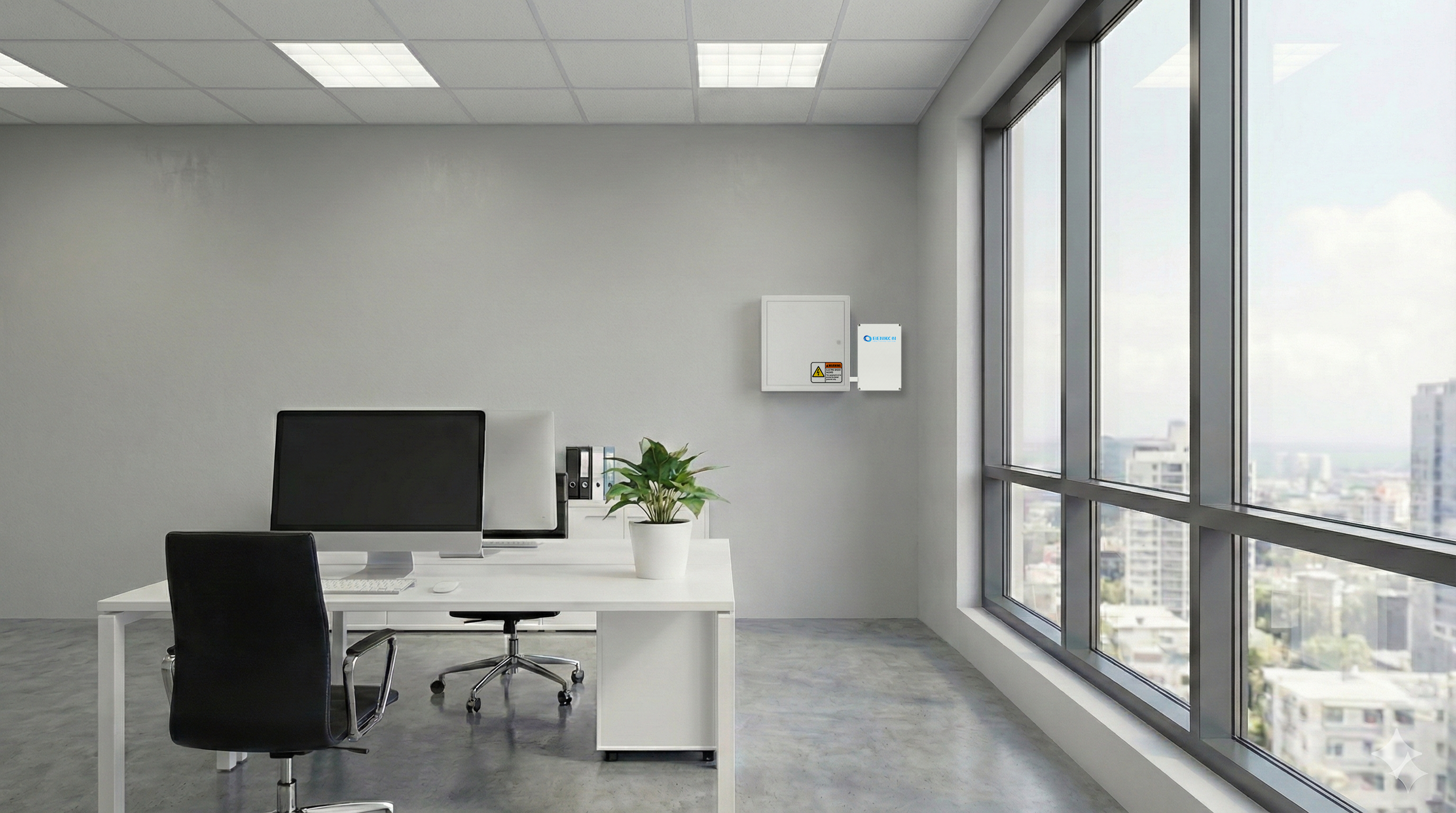

Vị trí lắp đặt hộp kỹ thuật trong thực tế - Control Hub và Power Meter được bố trí gọn gàng, an toàn
🔧 Linh kiện và vật tư phụ trợ
Hệ thống AC Lock đi kèm đầy đủ phụ kiện cần thiết:

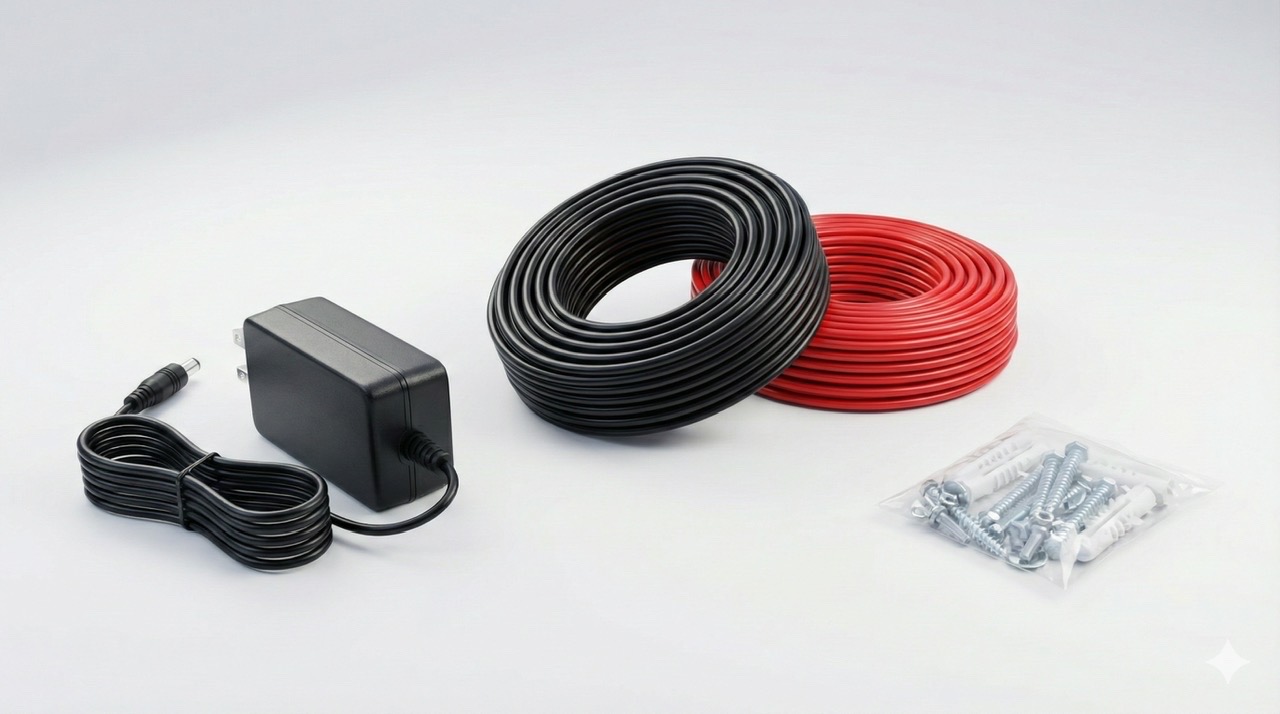

Adapter, dây điện, ốc vít, tắc kê và các phụ kiện
- Adapter nguồn điện
- Dây điện và cáp kết nối
- Ốc vít và bu lông
- Tắc kê (wall plugs)
- Các phụ kiện lắp đặt khác
2. Quy trình lắp đặt chuyên nghiệp
⚡ Ưu điểm lắp đặt
- ✅ Không can thiệp sâu vào hệ thống điện hiện hữu
- ✅ Lắp đặt chuyên nghiệp: Không làm gián đoạn hoạt động kinh doanh
- ✅ Không ảnh hưởng đến hoạt động bình thường của máy lạnh
- ✅ Dễ dàng tháo lắp khi cần bảo trì
- ✅ Thẩm mỹ cao: Thiết kế hài hòa với không gian
Bước 1: Lắp đặt AC Lock
- Chọn thanh treo phù hợp với loại điều hòa (treo tường/treo trần)
- Điều chỉnh chiều dài thanh treo theo kích thước máy lạnh
- Gắn AC Lock vào thanh treo
- Lắp thanh treo lên máy điều hòa, đảm bảo vị trí ổn định
- Kết nối nguồn điện cho AC Lock
Bước 2: Lắp đặt hệ thống trung tâm
- Chọn vị trí lắp hộp kỹ thuật (gần nguồn điện, thoáng mát)
- Lắp Hộp đo điện vào bên trong hộp kỹ thuật
- Lắp Control Hub vào hộp kỹ thuật
- Kết nối nguồn điện cho Control Hub
- Đóng nắp hộp kỹ thuật
Bước 3: Cấu hình và kết nối
- Kết nối Control Hub với mạng Internet (WiFi hoặc LAN)
- Đồng bộ tất cả AC Lock với Control Hub
- Cài đặt ứng dụng BenKon Orbit trên thiết bị di động hoặc máy tính
- Đăng ký tài khoản và kích hoạt hệ thống
- Thiết lập quy tắc vận hành ban đầu
- Kiểm tra và vận hành thử
📋 Hỗ trợ lắp đặt từ BenKon
BenKon cung cấp đầy đủ hỗ trợ cho Partner và khách hàng:
- 📖 Tài liệu hướng dẫn chi tiết bằng hình ảnh và video
- 👨🔧 Đào tạo kỹ thuật viên của Partner về quy trình lắp đặt
- 🛠 Hỗ trợ kỹ thuật từ xa trong quá trình triển khai
- 📞 Hotline hỗ trợ: 0901800990 (giờ hành chính)
- 💼 Dịch vụ lắp đặt chuyên nghiệp (tùy chọn, có phí)
Sử dụng hệ thống
Sau khi lắp đặt và cấu hình, bạn có thể quản lý hệ thống AC Lock qua 2 nền tảng:
BenKon Orbit App
iOS & Android
- Điều khiển máy điều hòa từ xa
- Giám sát năng lượng thời gian thực
- Nhận cảnh báo và thông báo
- Thiết lập quy tắc vận hành
- Quản lý di động, mọi lúc mọi nơi
App Store | Google Play
Web Dashboard
Truy cập qua trình duyệt
- Tổng quan toàn hệ thống
- Phân tích chuyên sâu và báo cáo
- Quản lý đa cấp (Pro package)
- So sánh hiệu suất giữa các chi nhánh
- Xuất dữ liệu và báo cáo định kỳ
Truy cập từ bất kỳ thiết bị nào
Lưu ý: Tài khoản và quyền truy cập sẽ được cấp sau khi kích hoạt hệ thống thành công.
